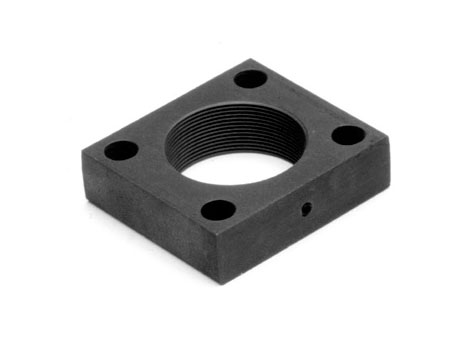

Кронштейн TCF10 предназначен для крепления гидроцилиндров серии CF и CFC усилием 111 кН (10т.) на машины и механизмы при помощи болтов или винтов.
Технические характеристики
Технические характеристики
Модель: TCF10;
Габаритные размеры А х В х С: 90 х 80 х 25 мм;
Расстояние меджу отверстиями под болты:
- D = 67,5 мм;
- E = 57,5 мм;
Диаметр отвертий под болты: 13 мм;
Стопорный винт: М6;
Диаметр резьбы под гидроцилиндр: 2 1/4”-14UN;
