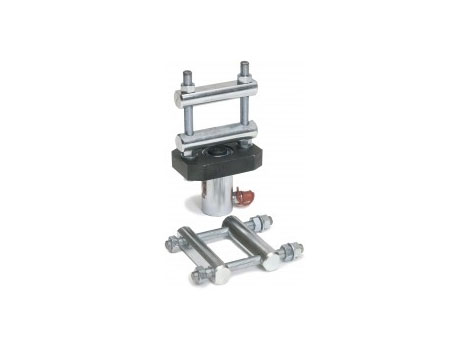

Инструмент для герметизации труб 11.3 ton 54 CFC102 TR102-1 TR102-2

Гидравлический инструмент для оперативного устранения протечек труб при аварийных ситуациях. Инструмент состоит из гидроцилиндра, одного комплекта зажимных планок и фланца, в который вкручивается гидроцилиндр и крепятся зажимные планки.
Прицип действия.
Пережим трубы должен проводиться на участке до места утечки жидкости из трубы. На инструменте откручиваются две гайки и снимается наружная планка, затем инструмент устанавливается на трубу в обхват, на шпильки обратно прикручивается наружняя планка, к гидроцилиндру подключается насос с ручным или другим приводом, насосом подается давление, гидроцилиндр толкает внутреннюю планку, при этом сдавливая трубу до тех пор, пока не прекратиться течь и не перестанет расти давление на манометре насоса. Затем фиксируем внутреннюю планку внутренними гайками и сбрасывает давление в гидроцилиндре. Откручиваем наружние гайки со стороны фланца гидроцилиндра и снимаем его вместе с фланцем для дальнейшего использования. Зажимные планки остаются на трубе до момента перекрытия подачи жидкости. При работе нельзя допускать перекоса фланца и шпилек с планками.
