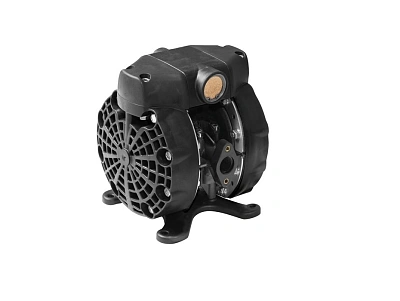

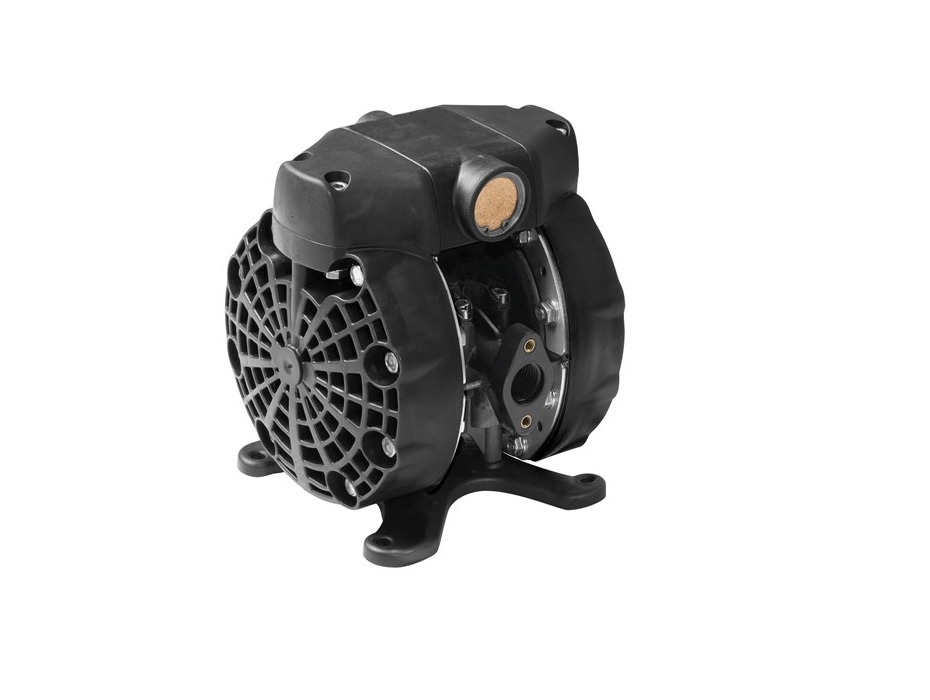

Диафрагменный насос с пневматическим приводом, артикул 22238. Насос соответствует требованиям Atex Ex. Насос предназанчен для перекачки различных технических жидкостей таких как: Топливо, растворители, Толуол, Этанол, и т.п., с производительностью до 50 л/мин., воздух G3/8" (f), жидкость: выход G1/2" (f), вход G1/2" (f). Материалы из которого сделан насос специально подобраны для работы с агрессивными жидкостями: Корпус - Ацеталь, Клапаны - Ацеталь, Мембрана - Hytrel®, Прочие смачиваемые материалы - Viton®, Нерж. сталь.
Двойной диафранменный насос с пневматическим приводом представляют собой поршневой поршневой насос с двумя насосными камерами. Две диафрагмы, расположенные в центре камер, отделяют сжатый воздух (сухая сторона) от перекачиваемой жидкости (влажная сторона). Вал соединяет две диафрагмы друг с другом. Клапан (пневматический двигатель) попеременно распределяет воздух из одной камеры в другую, таким образом, создается возвратно-поступательное движение диафрагм. С каждым ходом жидкость выпускается одной из диафрагм, в то время как противоположная диафрагма всасывает новую жидкость в расширительную камеру. Четыре обратных клапана, два на стороне нагнетания и два на стороне вакуума, контролируют и направляют поток жидкости.
